「地すべり対策工事（河内地区R6-1工区）（合併）」竣工

下記の工事が、河内地区の皆様、関係者各位の多大なるご支援・ご協力をいただき、無事集水ボーリングが竣工致しました事をご報告申し上げます。今後も、安心・安全な郷土創りに貢献できる、技術の向上に努めて参ります。

≪工事概要≫

工事名	地すべり対策工事（河内地区R6-1工区）（合併）
発注者	鹿児島県 熊毛支庁建設部
工事場所	河内地区 熊毛郡南種子町中之上地内
主任技術者 現場代理人	白木川 幸則
品質証明員	若松 和幸
工期	令和6年9月30日～令和7年3月13日（165日)
請負金額	1,229万3,888円（内消費税額122万9,389円）
工事内容	集水ボーリング工	D-W2集水井　削孔径φ90m/m　L=190m/5本 （上段：38m×5本=190m）
	工事用道路	Cブロック　L=50.5m・W=2.5m
	集水孔洗浄	D-W1・D-W3・B-W1　L=981m

≪河内地区地すべり対策事業≫

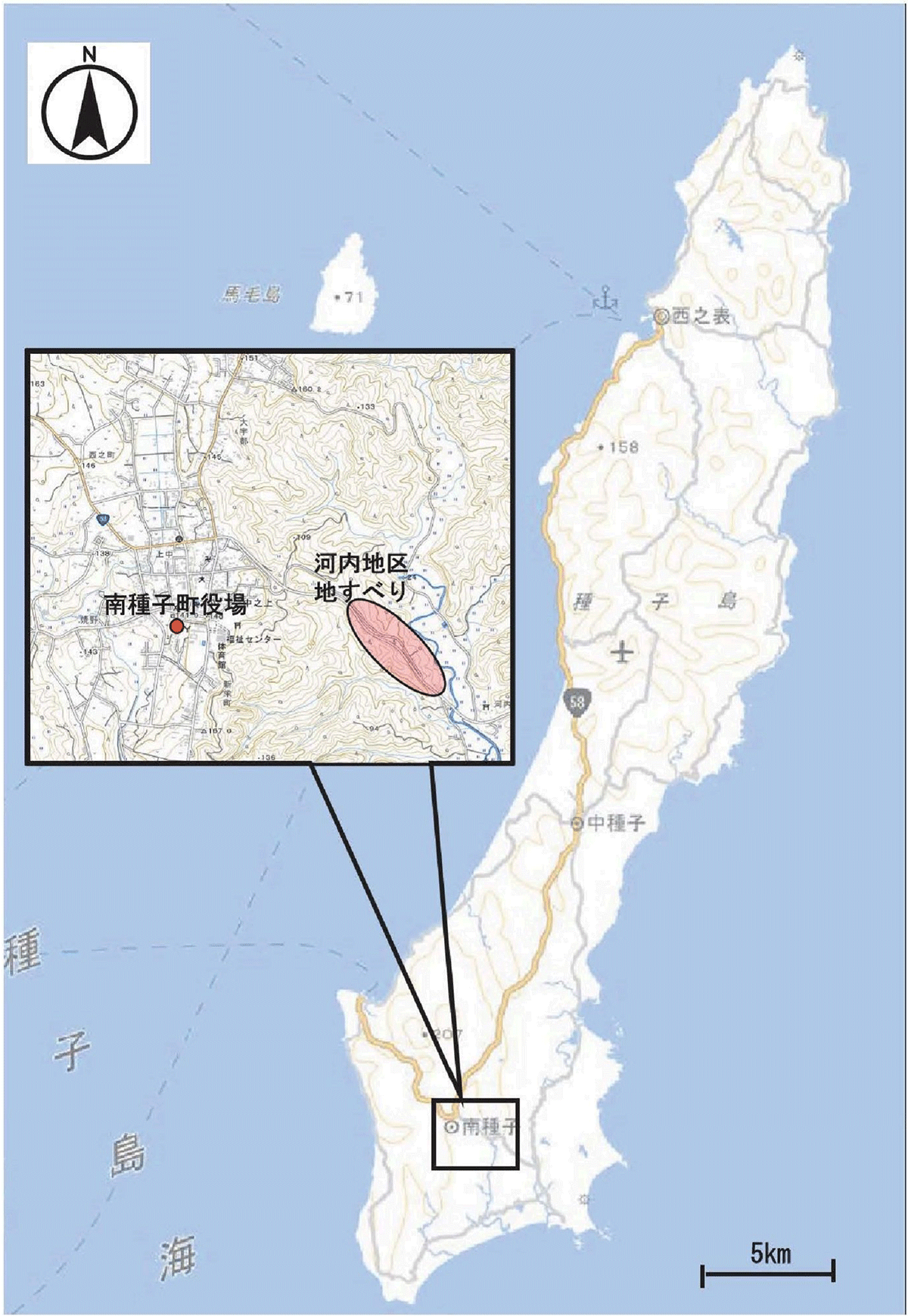

河内地すべり位置図

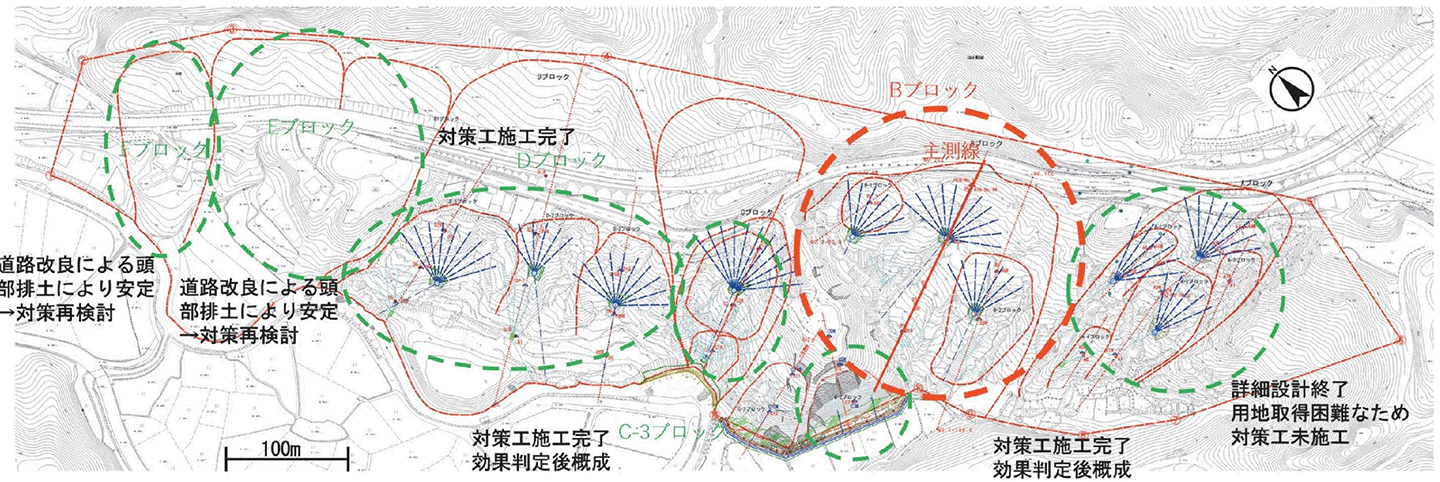

地すべりブロック概要図

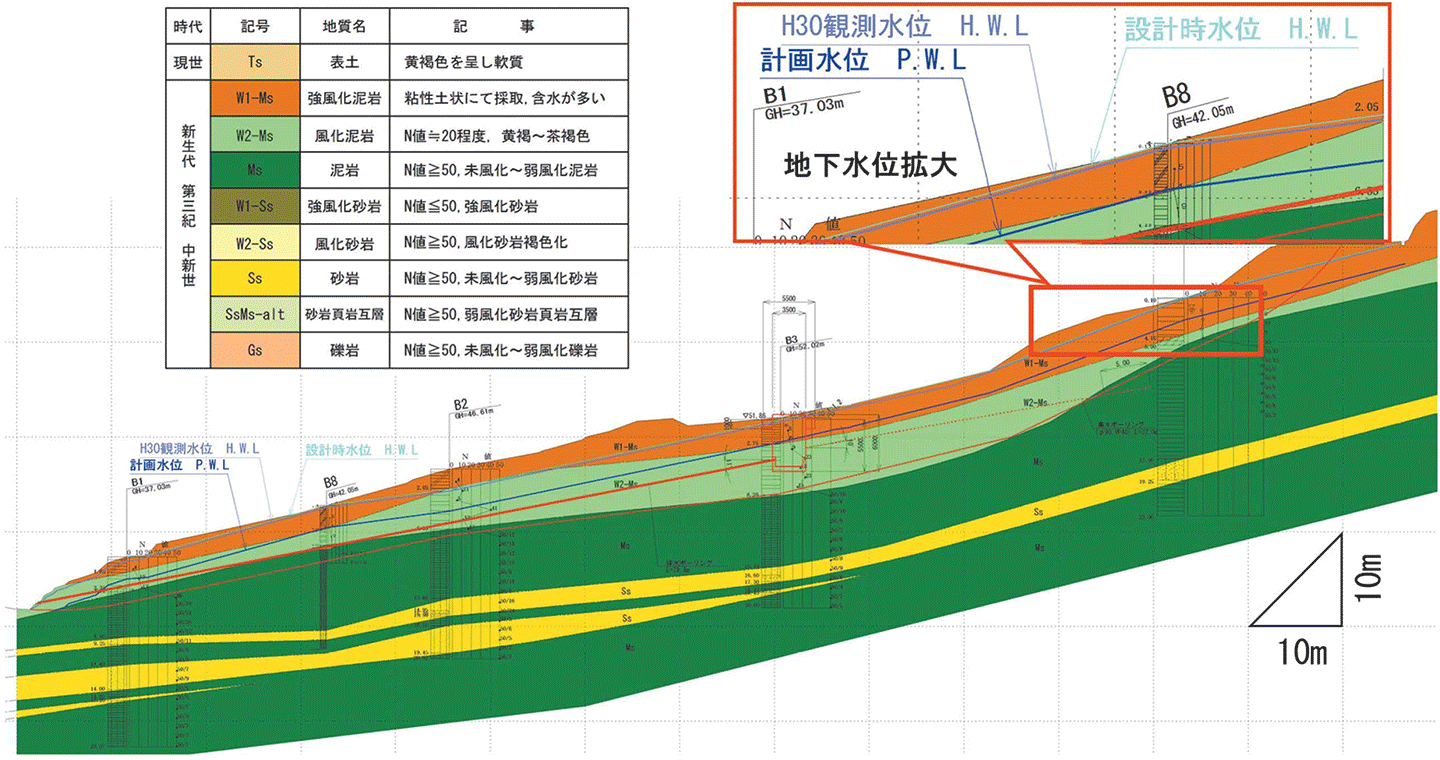

Bブロック地質断面図

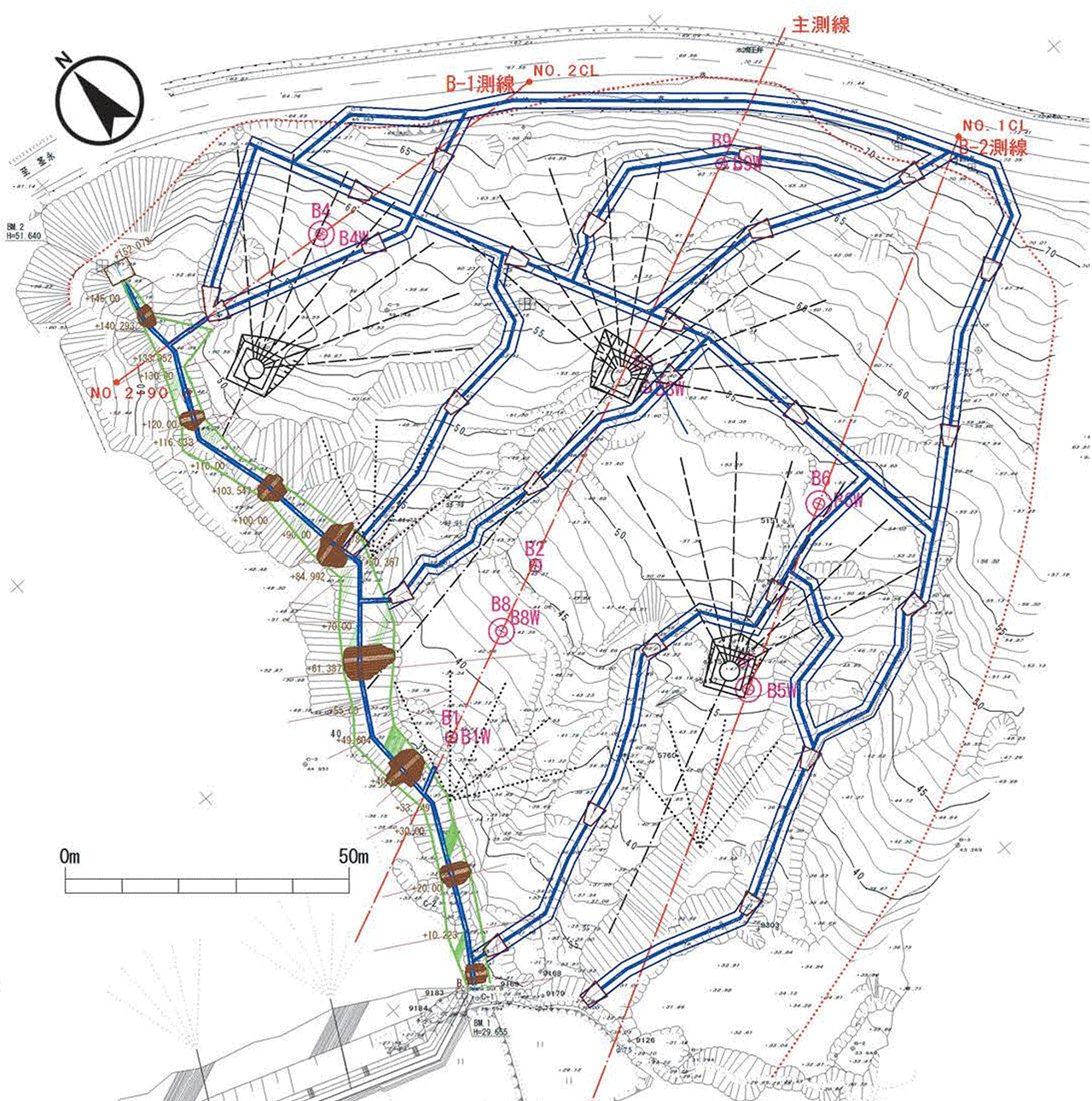

明暗渠配置平面図

以上、「斜面防災技術」掲載号：Vol.50,No.1（2023年4月，通巻147号）より抜粋

≪河内地すべりの紹介≫

1．地すべりの概要
河内地すべりは、種子島南部の南種子島町役場より西方向の約2kmの南種子島町大字中之上に位置する。当地区は豪雨のたびに変動状況が顕著になり地すべりブロック内の県道に開口亀裂が生じたり、河川沿いに斜面に崩壊が生じたりして、保全物件に甚大な被害を与える可能性があるため、平成19年3月に地すべり防止区域に指定された。地すべり防止区域に指定された後には、地下水排除工や排土工の地すべり抑制工を中心とした地すべり対策が進められ、地すべり防止区域内の6ブロックのうち4ブロックが概成となっている。

2．地形・地質概要
[地形]
河内地すべりが位置する種子島は、鹿児島市の南南東約100kmに位置する。種子島は長さ約72km、幅5～12km、周囲150km、面積450km²，最高海抜283mの比較的平らな島である。西海岸は砂丘が発達したなだらかな地形で、東海岸は北東部を除いて急傾斜で崖が多い。種子島は全体的に段丘が良く発達しているのが特徴的である。
[地質]
種子島の基盤岩は、四万十帯南帯の最も外側（太平洋側）に分布する熊毛帯に属し、主として砂岩頁岩互層から形成される。この層の上を不整合に茎永層群及び増田層、長谷層、竹之川層が覆っている。河内地すべり付近の地質は、種子島の基盤である熊毛層群の侵食地形を新第三紀中新世中期の茎永層群が被覆している。茎永層群は、下位層より田代層（礫岩層）・河内層（泥岩層）・大崎層（砂岩層）に区分される。河内層は、1,000万年～1,500万年前に海底に堆積した泥が固結した岩石である泥岩層で構成される。泥岩分布地では、全国的に見ても多数の地すべりが確認されており、新第三紀層地すべりとして分類されている。河内地すべりにおいても過去に地すべりが発生した履歴が、地形図や地表踏査によって確認されている。

3．地すべり状況
河内地区では、A～Fブロックの6ブロックが確認されている。このうち、C・Dブロックでは対策工の効果判定の結果、概成となっている。ただしBブロックでは対策工施工後も地下水位の低下が認められず、十分な効果が得られておらず追加対策の検討を行った。

4．地すべり機構
河内地すべりは、茎永層群の河内層泥岩の流れ盤構造（傾斜角度20～30°）を素因として、豪雨や河川による斜面末端の侵食を誘因として発生したと推定される。
地形図に地すべり地形が判読されることから、過去に発生したすべりが、近年の豪雨により地下水の上昇が顕著となり、活動が活発化したことにより県道などの保全物件に変状を生じさせたものと考えられる。

5．対策工
横ボーリング工（既設）
集水井工（既設）
明暗渠工（追加対策工）

以上、斜面防災対策技術協会「河内地すべり」より

≪河内地区R6-1工区≫

本工事は、Bブロックの地表水の除去対策を行った結果、地下水の低下がみられたことから、他のブロックでも地表水を狙った追加集水ボーリングを実施する（上段：延べ＝190m/5本）、地山の抑制効果を計るものであり、弊社の技術が最も活用される工種の一つです。また、Cブロックでも追加集水ボーリングを行うため、工事用道路の施工を行いました。

Bブロック・Dブロックの既設集水井内の集水ボーリング孔内の洗浄を行い閉塞物を除去する県単工事も同時発注され施工しています。創意工夫にて、孔内カメラを活用し洗浄前の閉塞物確認と洗浄後の除去率100％の管理も実現しています。集水ボーリングの施工完了後は、河内地区観測孔の水位が降下するデータが顕著にあらわれ、集水ボーリングの効果が得られたと満足致しました。

記事執筆：工事部/さく井部　若松和幸

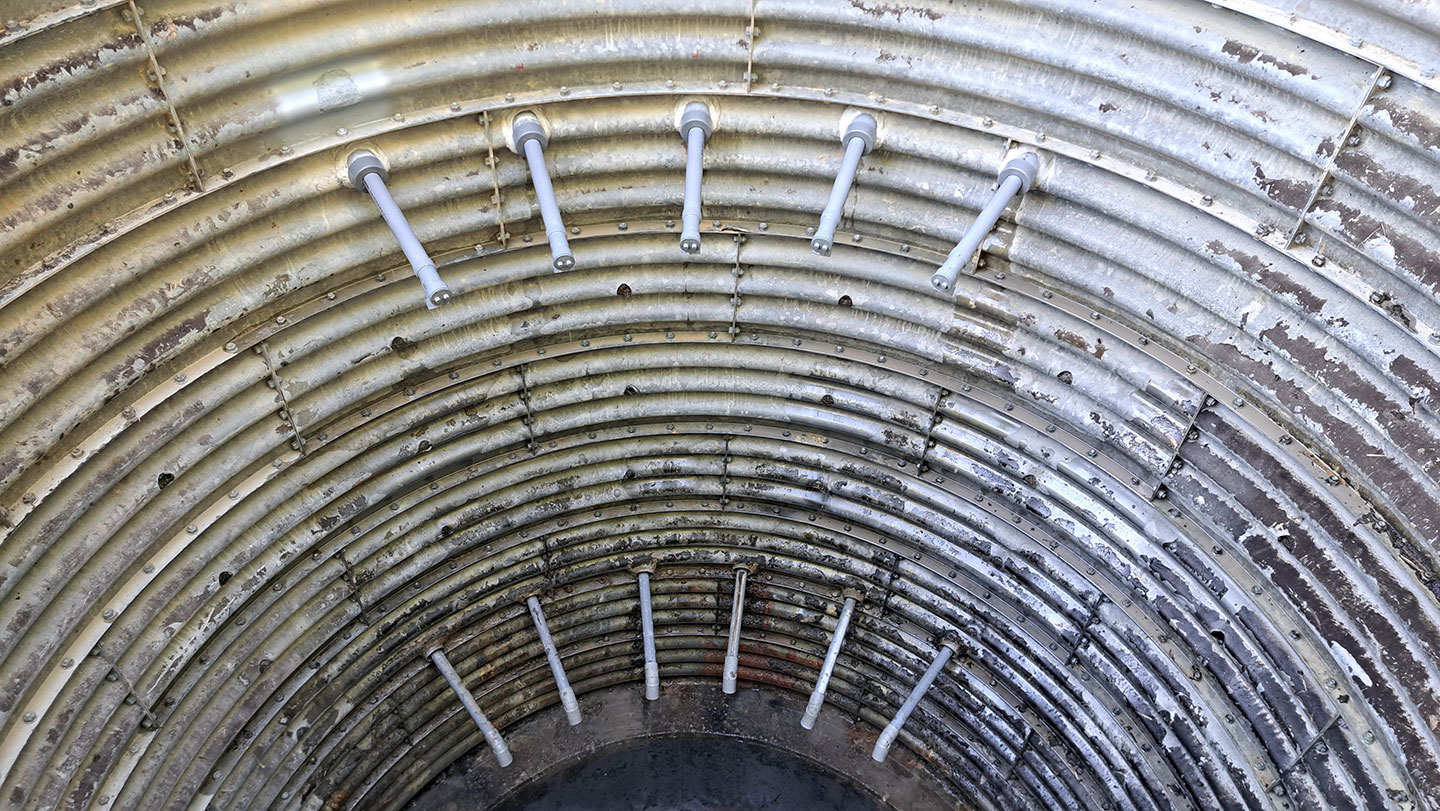

完成（D-W2集水井）

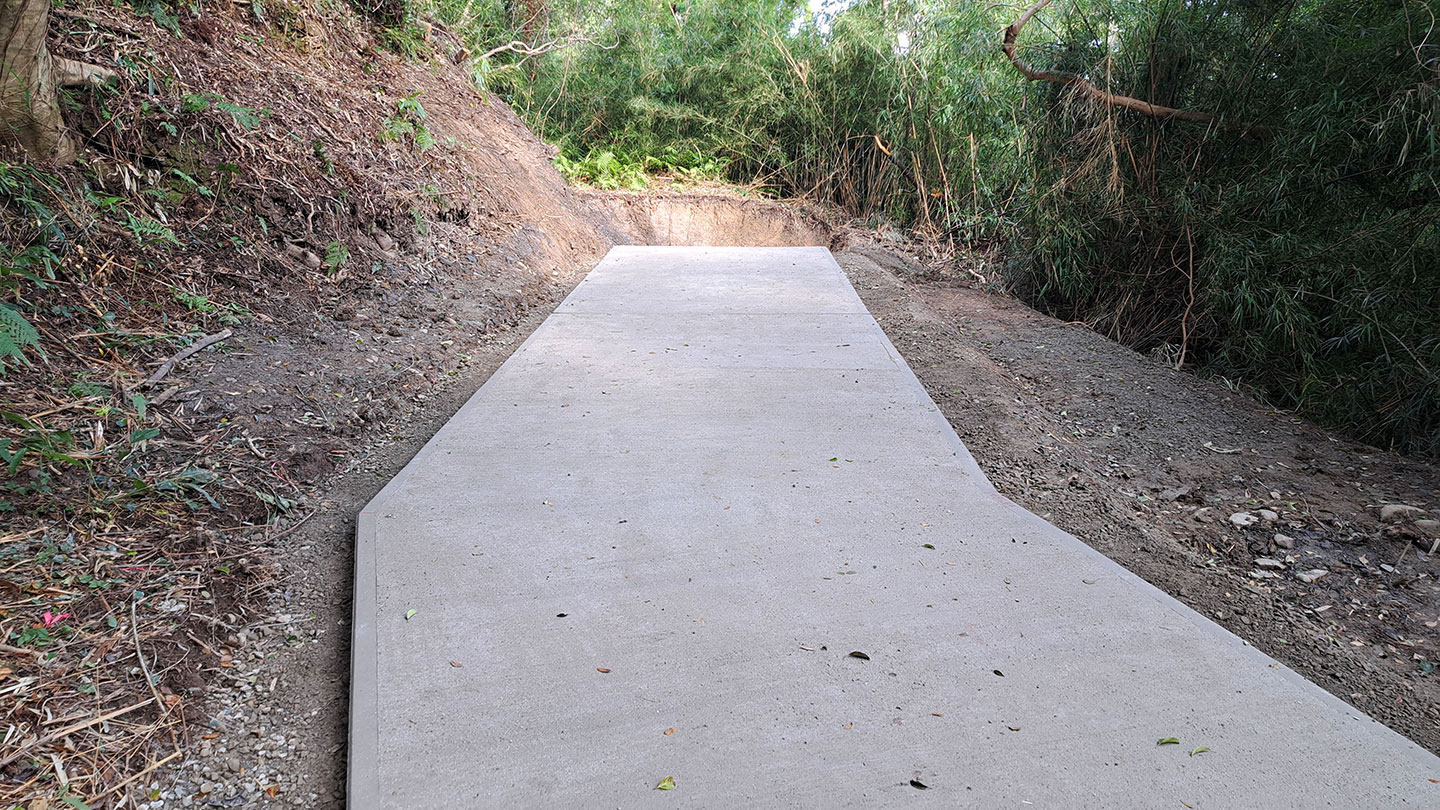

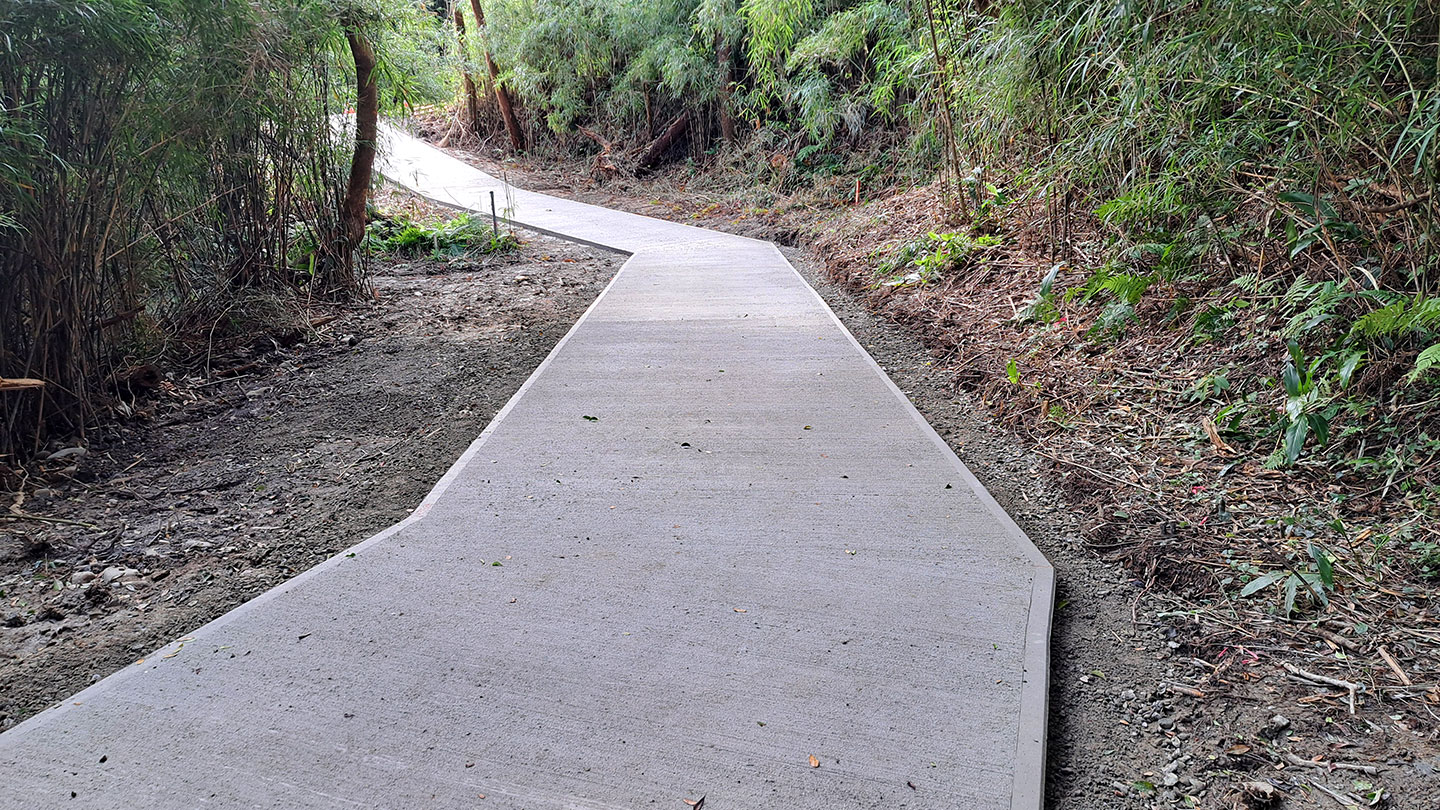

工事用道路（Cブロック）①

工事用道路（Cブロック）②

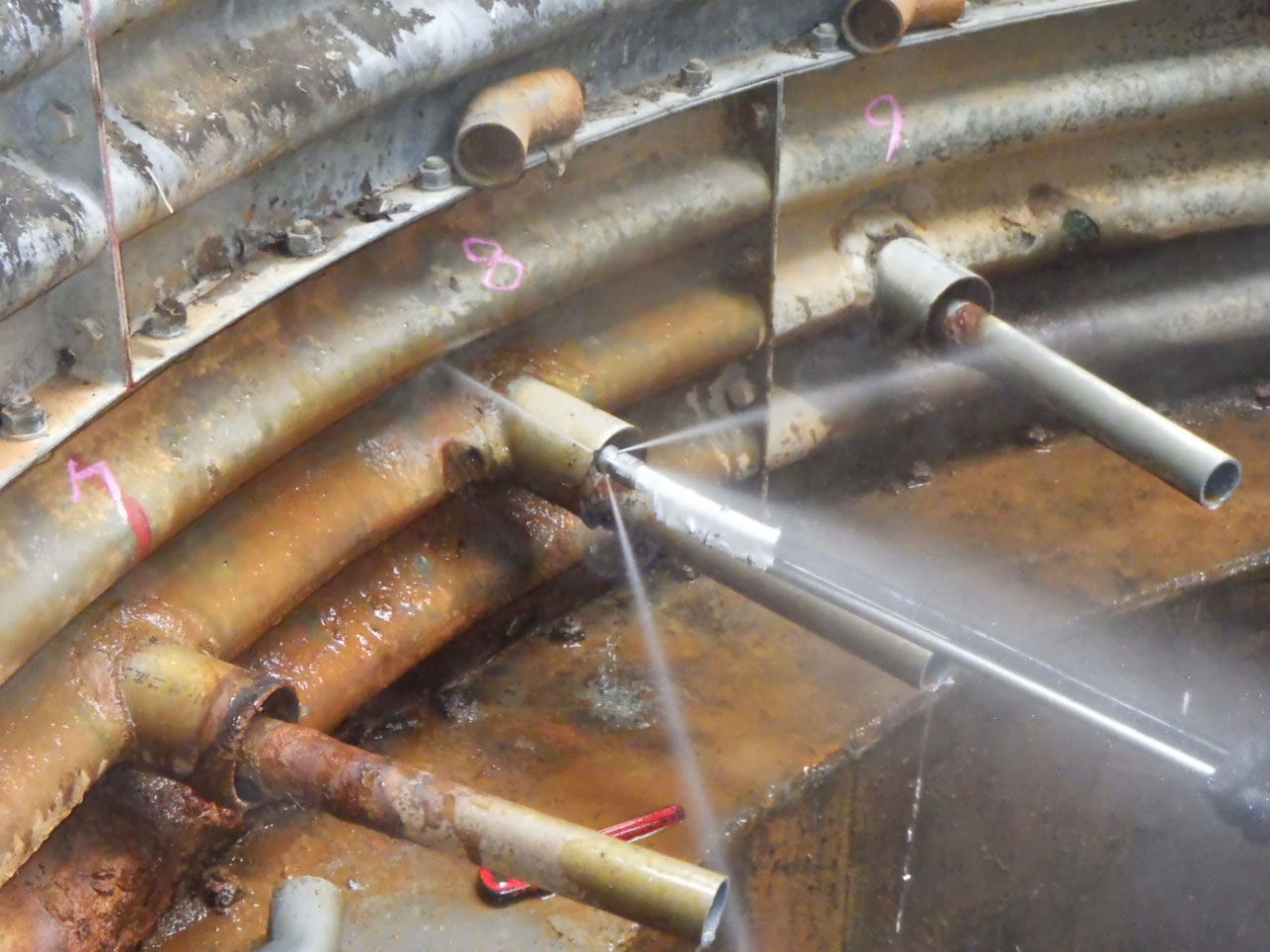

集水孔洗浄状況①

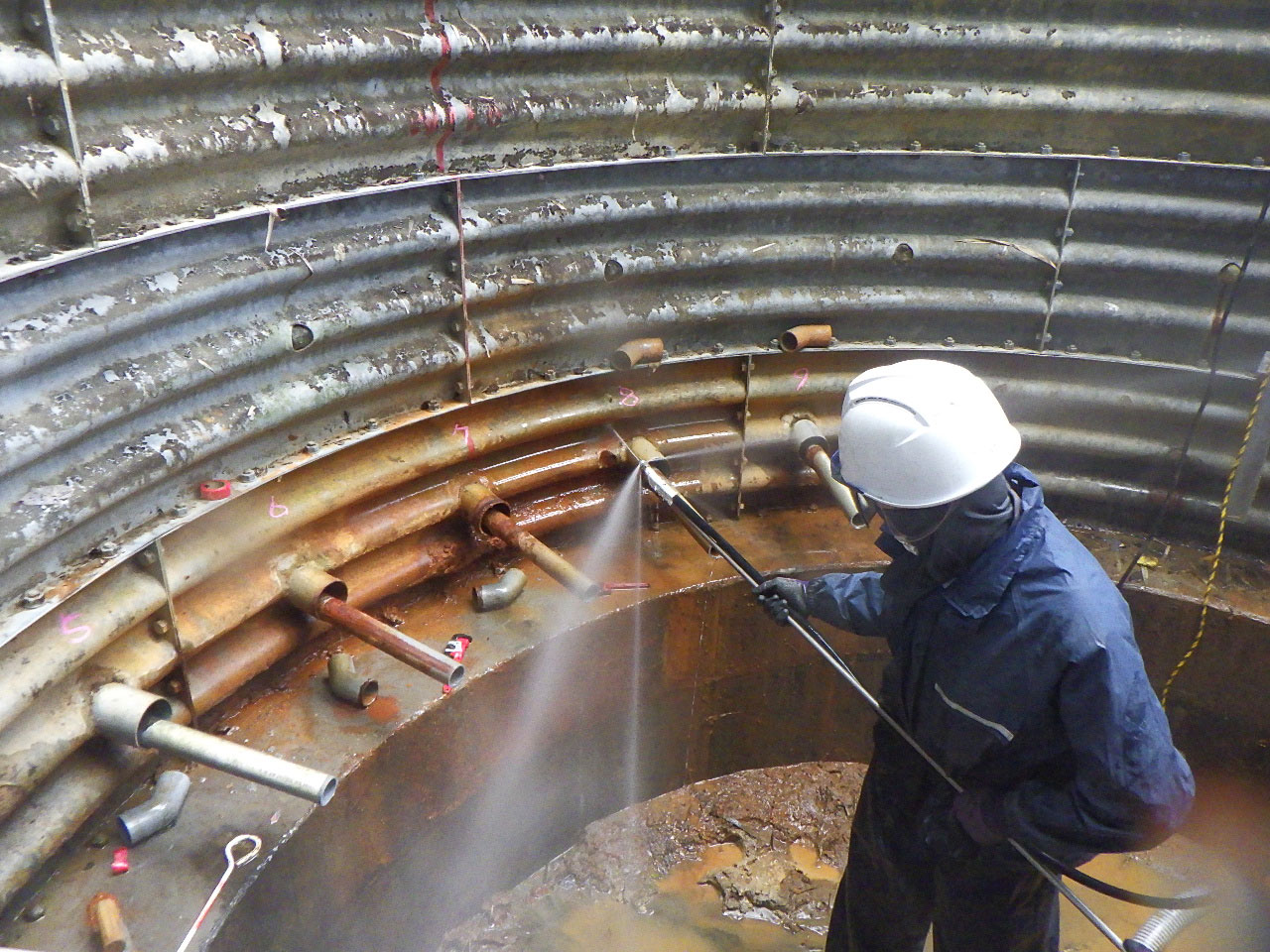

集水孔洗浄状況②
